プラスチックは温度に非常に敏感で、多少の変化で寸法が伸縮します。そのような温度変化による機械精度のバラつきと寸法伸縮を防止するために、工場内の温度は25℃（±2℃内）で一定に保っています。また信頼される製品をご提供するため厳しい検査体制を設けており、大型CNC三次元測定機をはじめ、画像測定器、その他各種検査ゲージを取り揃えております。またISO9001の品質管理規程に従い、安心してお使いいただけるよう細心の注意を払っております。

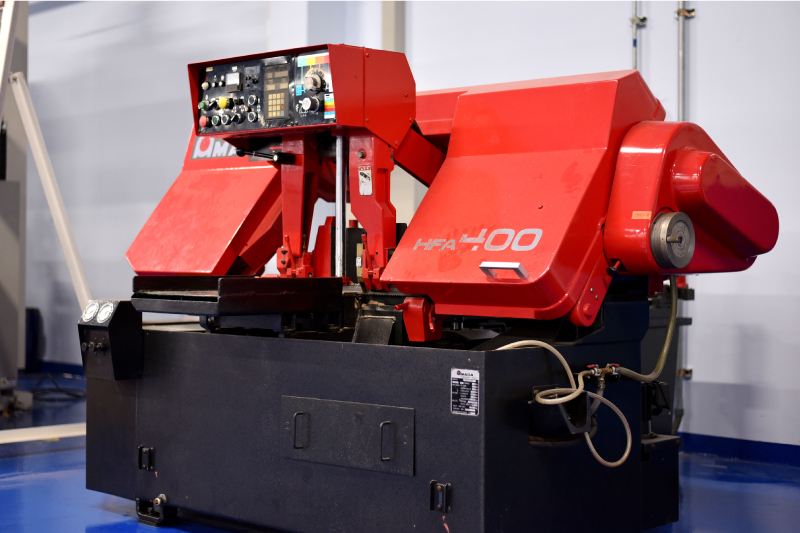

切断加工
樹脂加工の工程は切断から始まり、素材を作業のしやすい大きさにします。
また、加工内容やお客様のご要望に合わせて切断面の仕上げや板厚仕上げを行います。
また、加工内容やお客様のご要望に合わせて切断面の仕上げや板厚仕上げを行います。
-
- 切断サイズ
- 100×2,000×2,000mm
-
- 切断公差
- ± 0.1mm

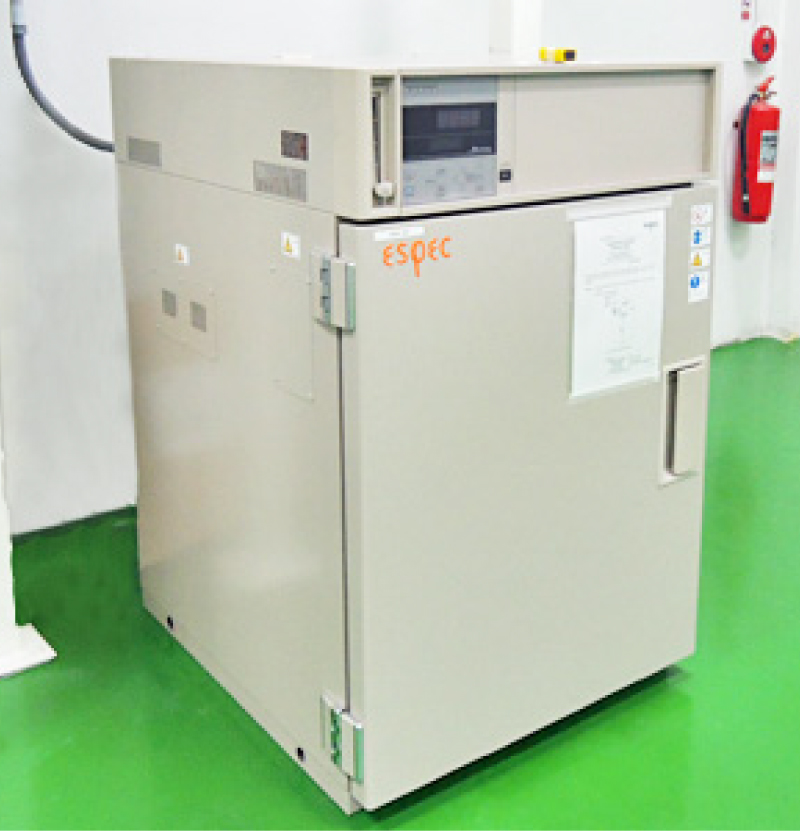

アニーリング
タイでは数少ないアニール窯を所有。
プラスチック材料を熱処理することにより内部応力や水分を除去し、加工後の反り、歪みを最小限に抑えることが可能です。
プラスチック材料を熱処理することにより内部応力や水分を除去し、加工後の反り、歪みを最小限に抑えることが可能です。
-
- 内寸
- 600×600×600mm
-
- 温度域
- (20℃) ～ 300℃

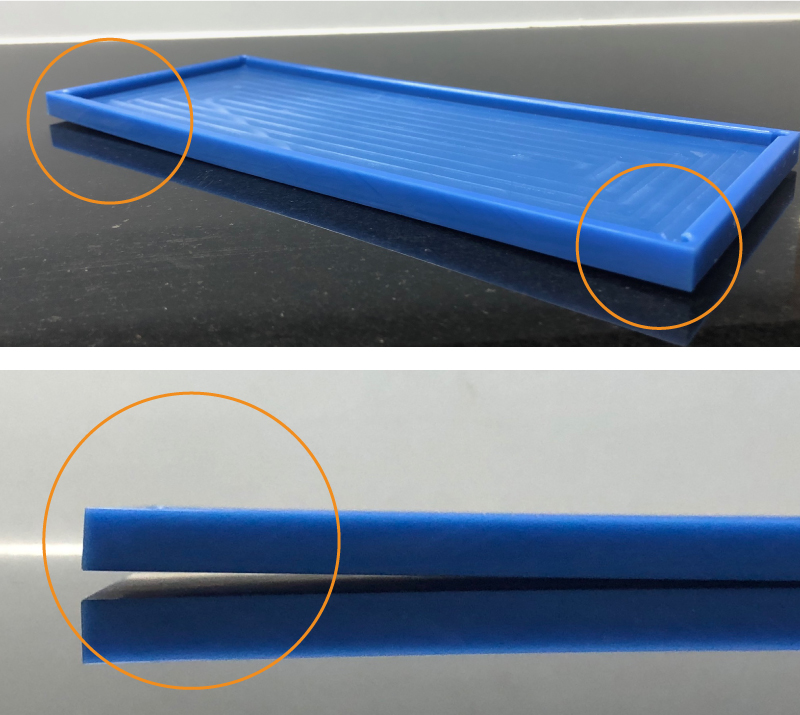

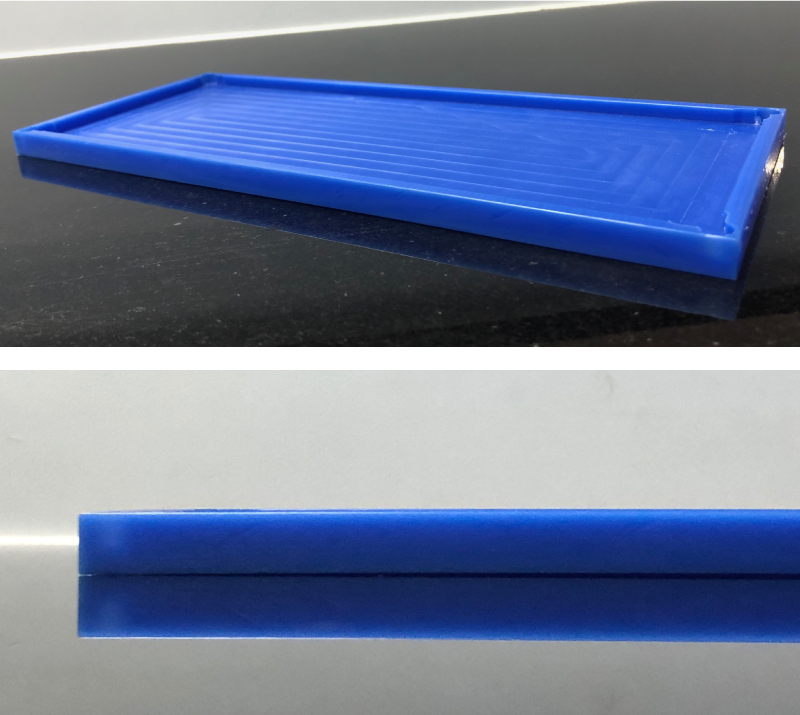

アニール熱処理無し
※アニール熱処理無しでは反り返りが確認
アニール熱処理有り
切削(マシニング)加工 / CNC
マシニングセンターを駆使し、高精度な製品を製作しております。
加工内容な製品サイズにより使い分けており、最大1,500×700mmの加工が可能です。
加工内容な製品サイズにより使い分けており、最大1,500×700mmの加工が可能です。

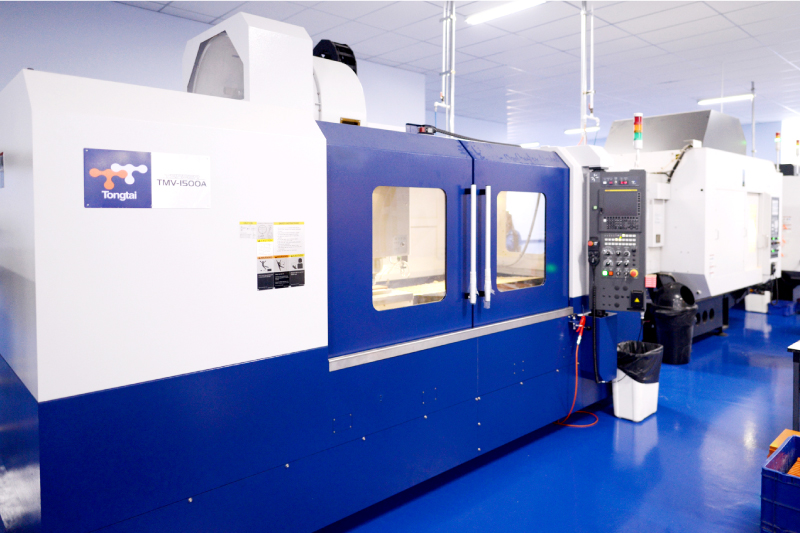

TONGTAI TMW-1500A
- ストローク (X×Y×Z)
- 1,525×762×710 mm
- テーブルサイズ
- 1,600×762 mm
- 主軸回転速度
- 10,000 rpm
- 工具収納本数
- 30

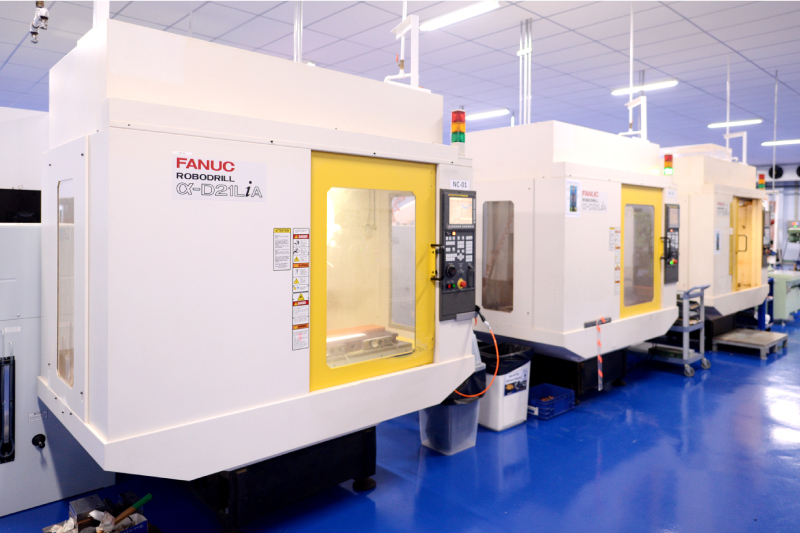

ファナックα-D21LiA
- ストローク (X×Y×Z)
- 700×400×330 mm
- テーブルサイズ
- 850×410 mm
- 主軸回転速度
- 100〜24,000 min-1
- 工具収納本数
- 21

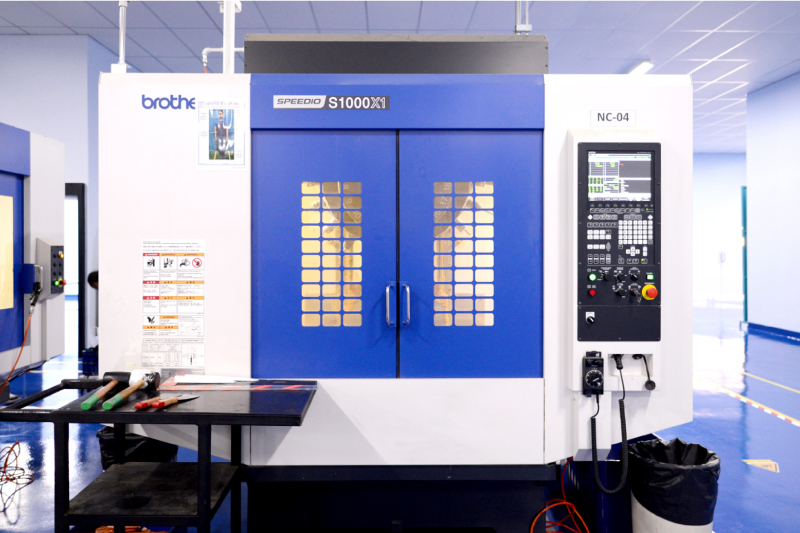

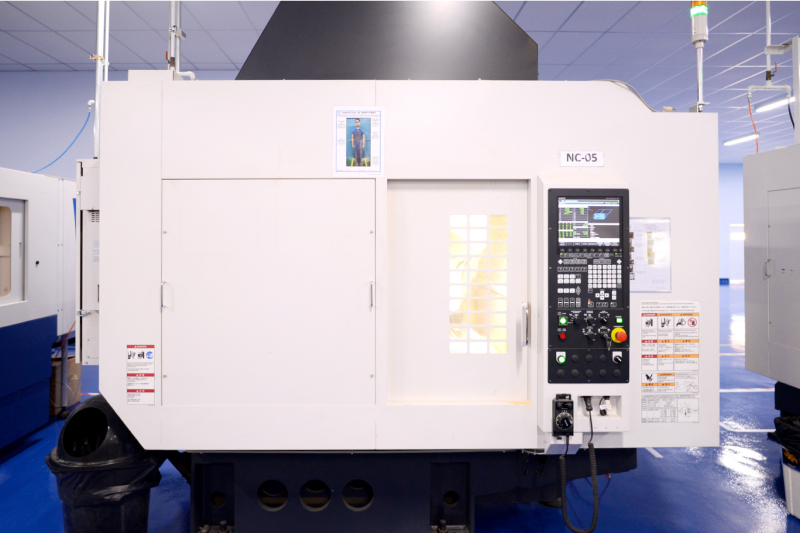

ブラザー SPEEDIO S1000X1
- ストローク (X×Y×Z)
- 1,000×500×330 mm
- テーブルサイズ
- 1,100×500 mm
- 主軸回転速度
- 10,000 min-1
- 仕様
- 10 min-1 ～10,000 min-1
- 工具収納本数
- 21
ブラザー SPEEDIO R650X1
- ストローク (X×Y×Z)
- 650×400×305 mm
- テーブルサイズ
- 800×400 mm
- 主軸回転速度
- 10,000 min-1
- 仕様
- 10 min-1 ～10,000 min-1
- 工具収納本数
- 22
製品と加工技術

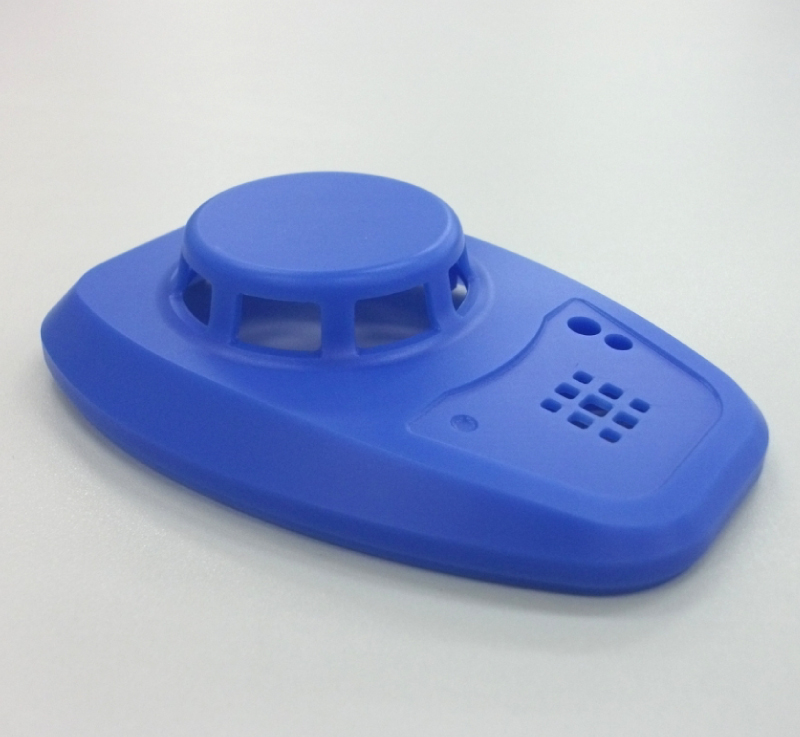

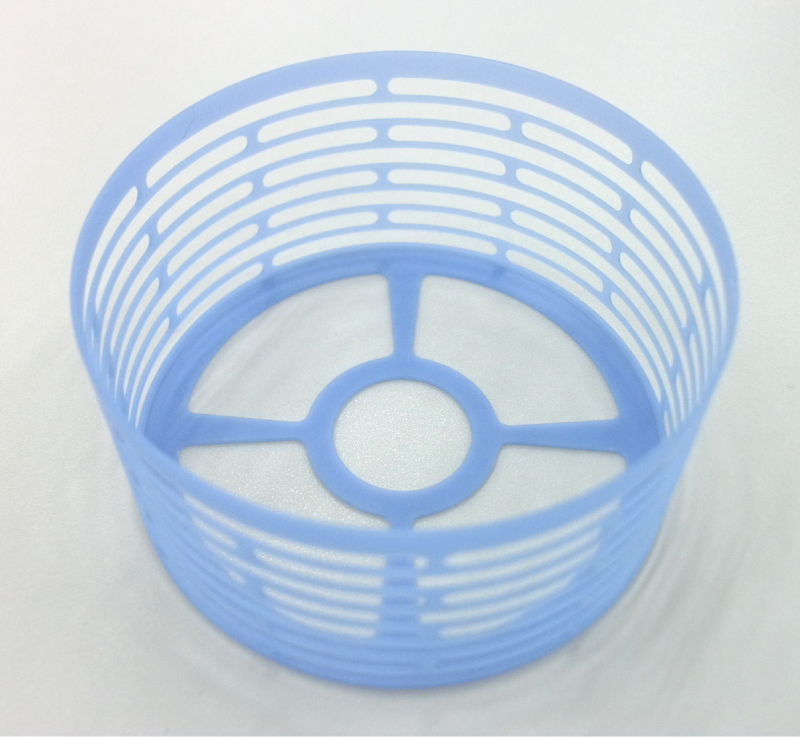

成形試作(厚み0.5mm)

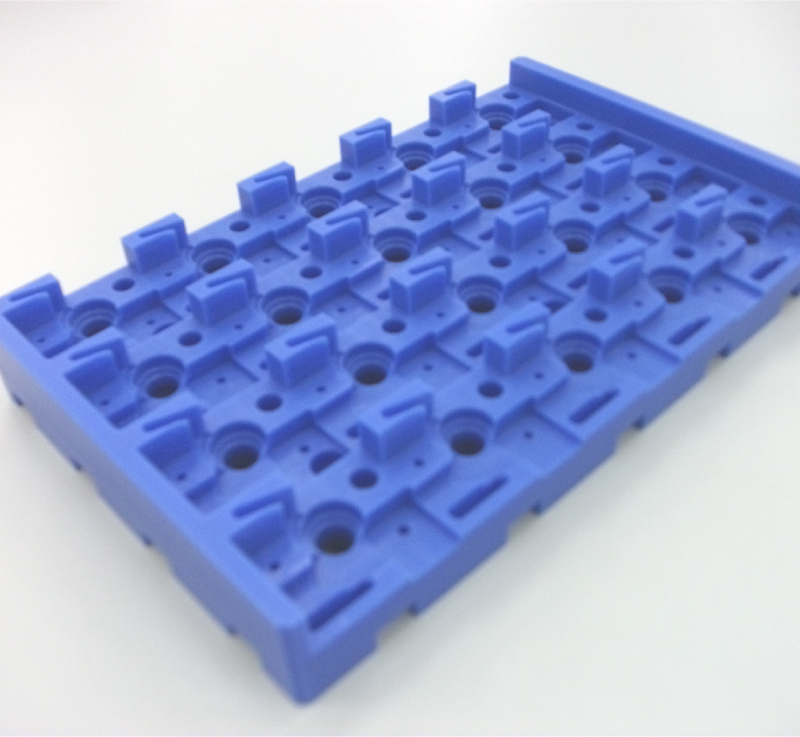

搬送パレット(公差±0.02)

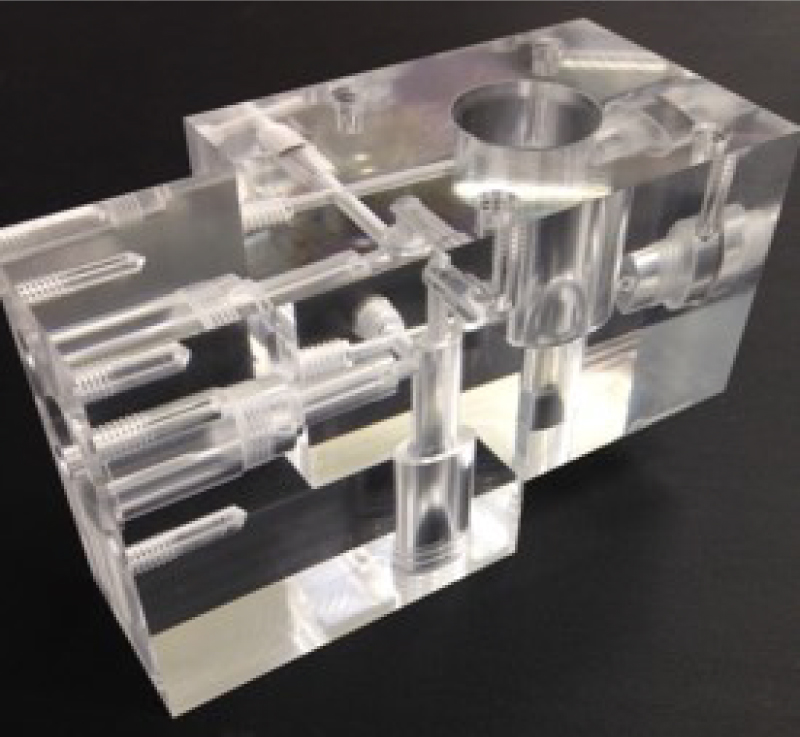

アクリル可視化部品(透明切削加工)
成形試作(3次元加工)
旋盤加工
複合旋盤・NC旋盤 を駆使し、丸物製品を製作しております。
最大加工径はφ500mm、最大加工長は629mm。高精度なキー溝加工も可能です。
最大加工径はφ500mm、最大加工長は629mm。高精度なキー溝加工も可能です。

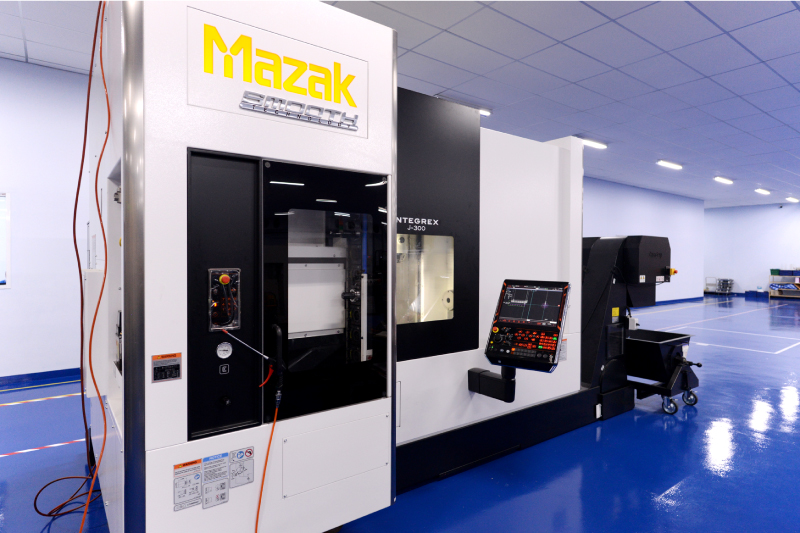

Mazak Smooth Techndlogy INTEGREX J-300
- ストローク (X×Y×Z)
- 615×250×695 mm
- 最大加工径
- φ500 mm
- 主軸回転速度
- 4,000～12,000 min-1
- 工具収納本数
- 36

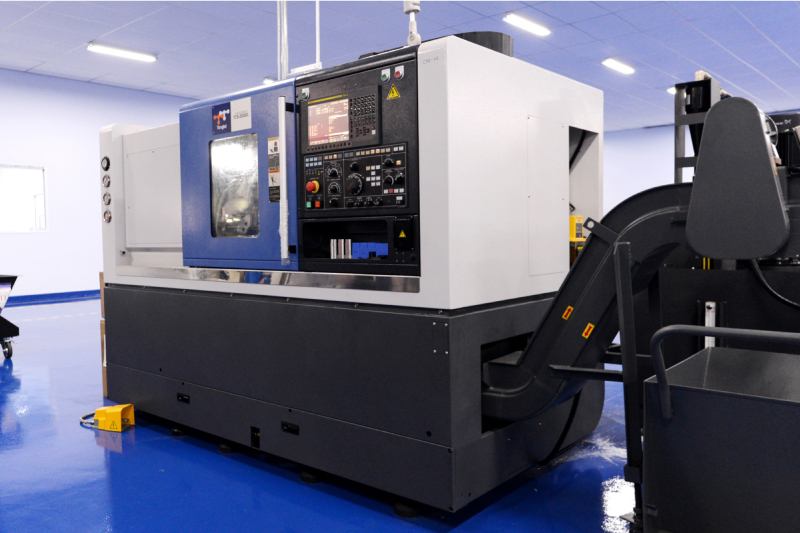

Tongtai TCS-2000L
- ストローク (X×Y×Z)
- 170×600 mm
- 最大加工径
- φ200 mm
- 主軸回転速度
- 4,500 rpm
- 工具収納本数
- 12
製品と加工技術

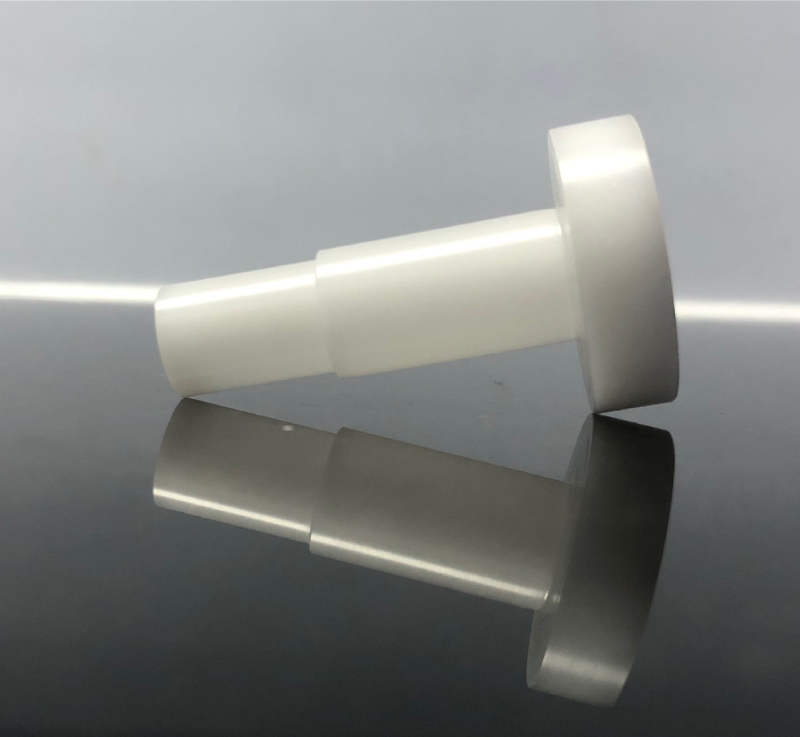

絶縁スリーブ
薄肉複合旋盤加工

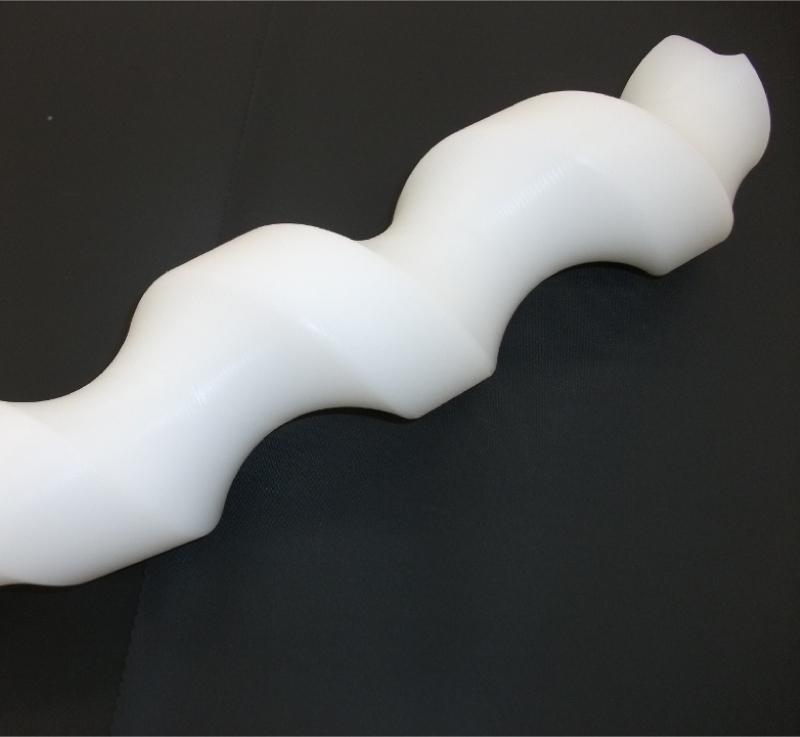

ボトル搬送スクリュー

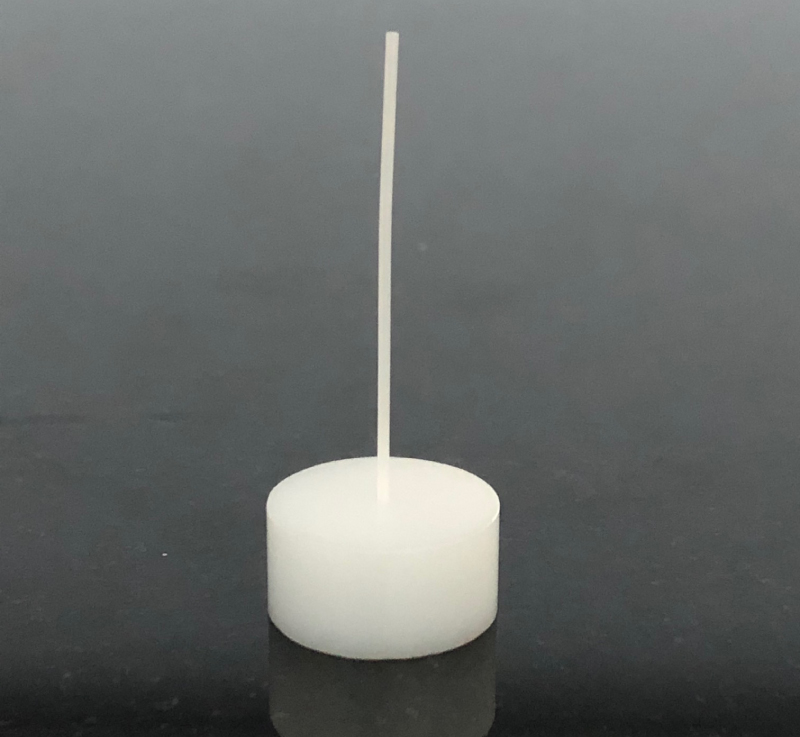

小径ピン加工(φ1×40L)
測定器
製作した製品をひとつひとつを厳しい目で検査しています。

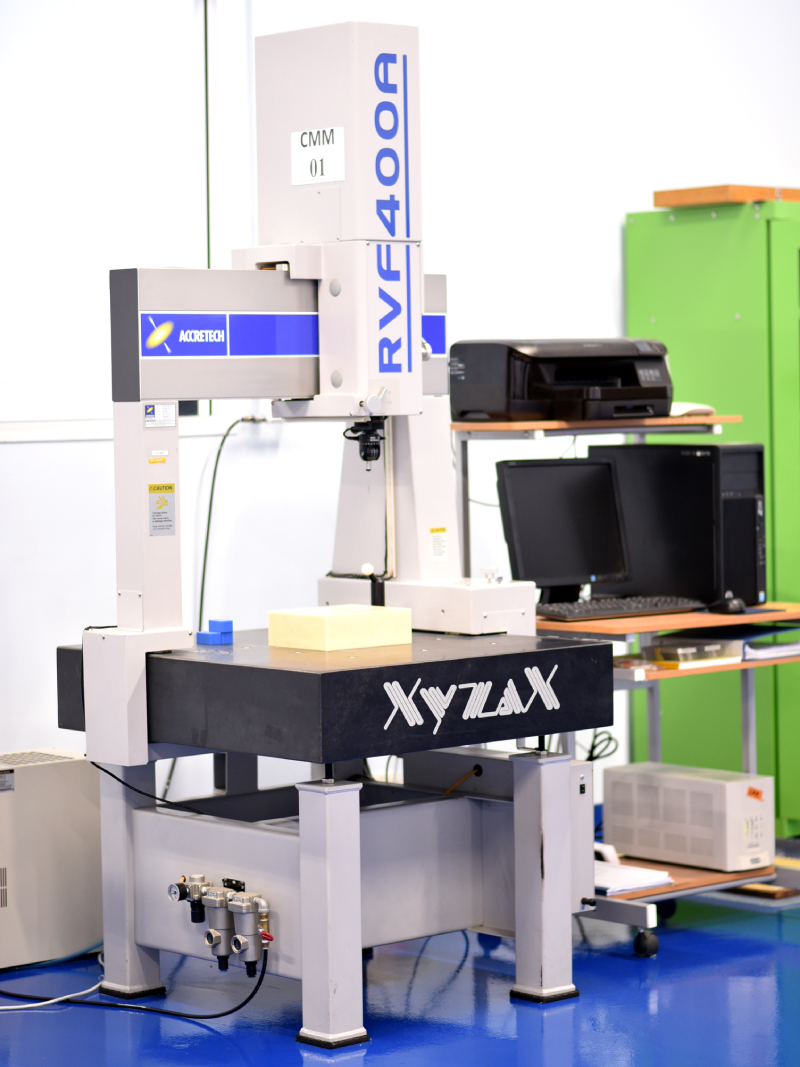

3次元測定器

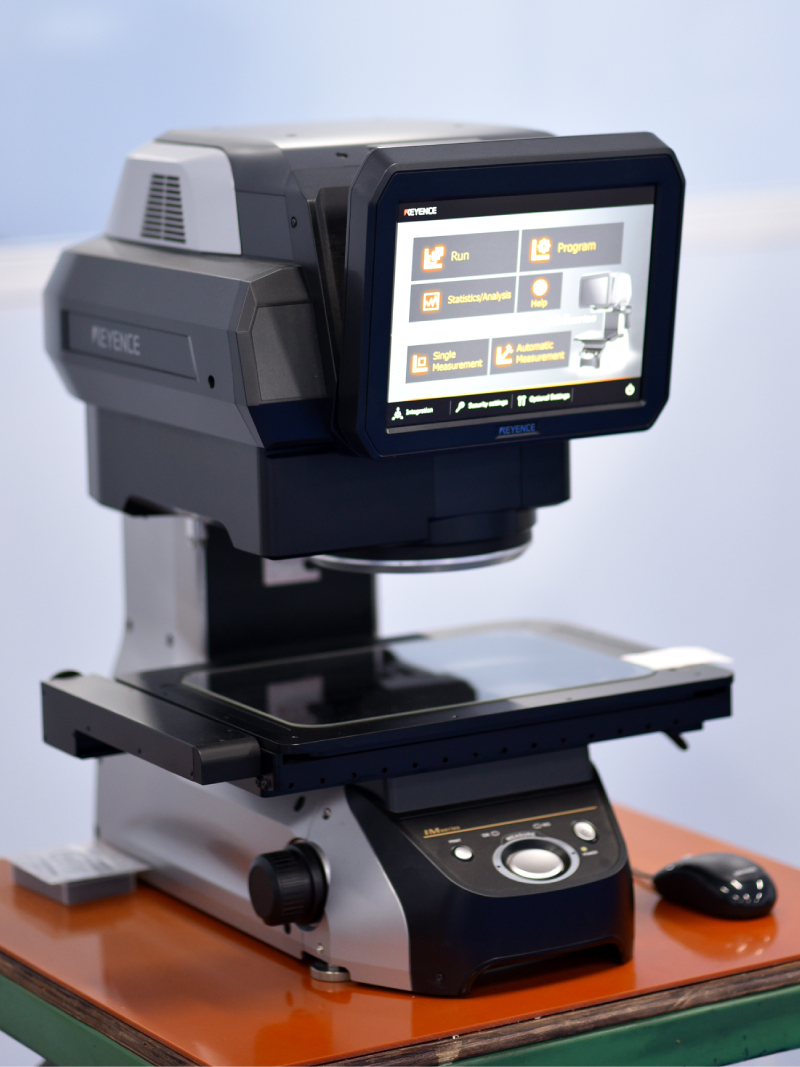

画像測定器
その他の加工
その他のプラスティック製作に欠かせない加工もお任せください。常に新たな可能性を追求しながら日々技術向上を行っております。

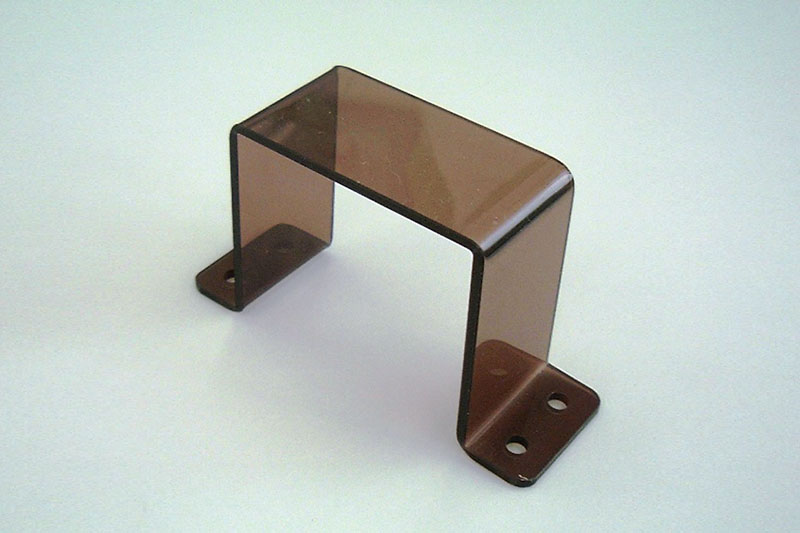

曲げ加工（角度曲げ）
曲げ加工（尺曲げ）

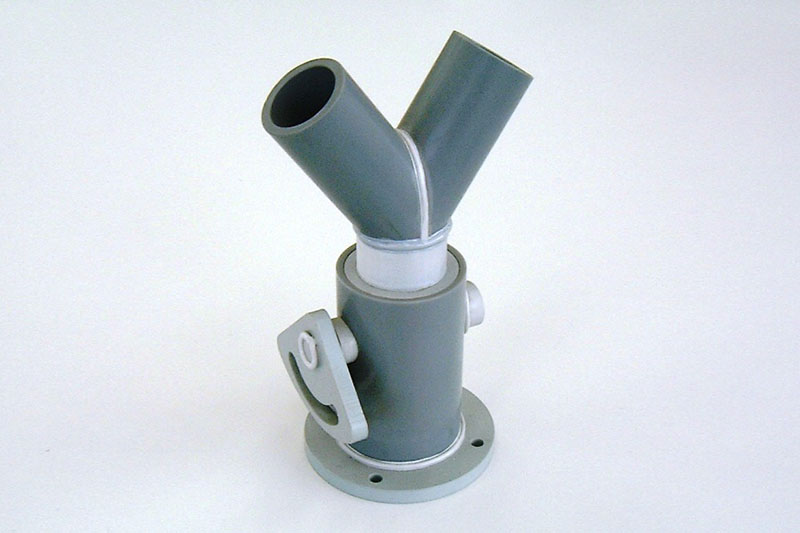

接着・溶接加工（PVC）

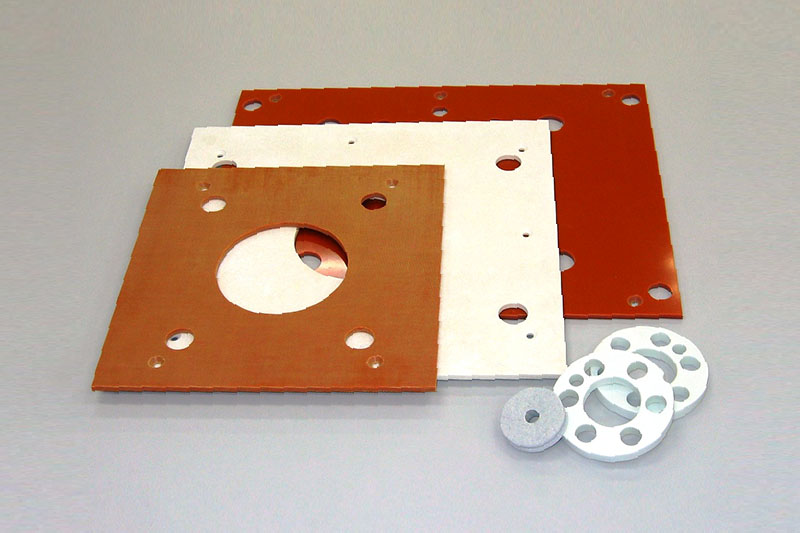

各種断熱板加工

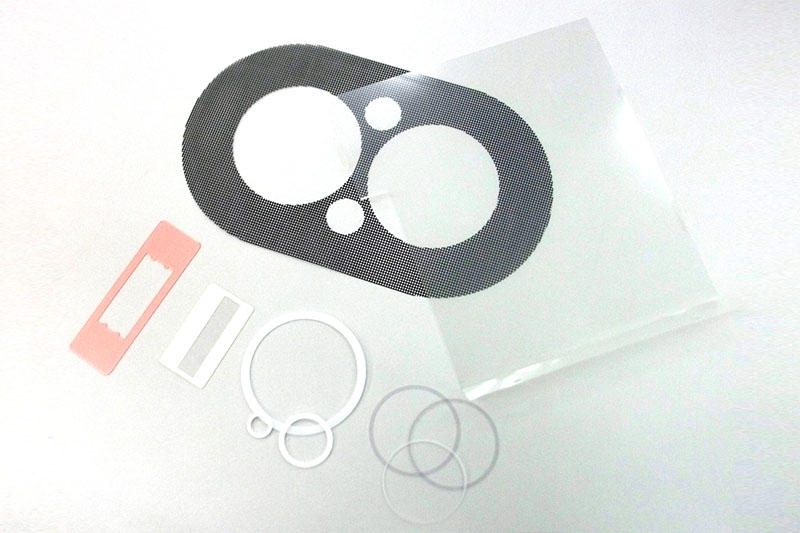

各種抜き加工
タイ工場主要設備
- 立体マシニングセンター
- 6台
- プレーナー
- 1台
- 電気炉
- 1台
- 5軸複合旋盤
- 1台
- CNC旋盤
- 2台

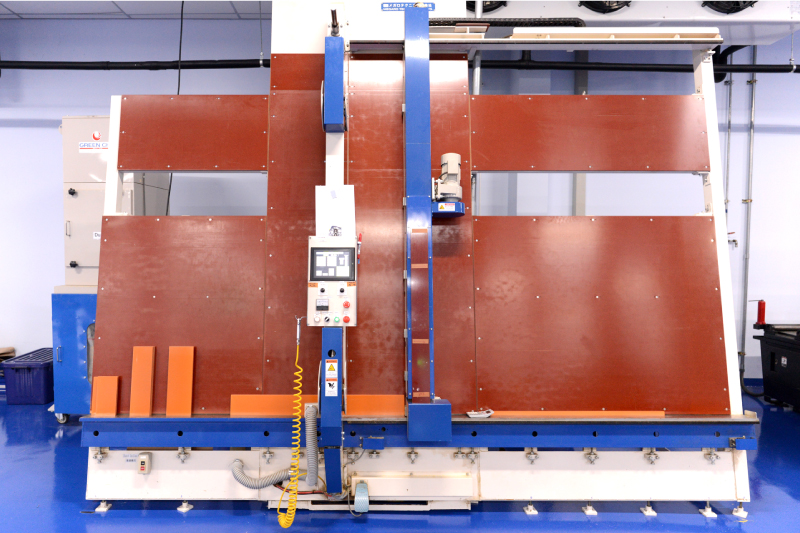

- パネルソー
- 1台
- 三次元測定器
- 1台
- 画像測定器
- 1台
- 汎用旋盤
- 1台
- ドリセッター
- 1台
